Ультразвукові лічильники газу GFA 414
Чотириканальні ультразвукові лічильники газу з інтегрованою опцією PTZ-корекції об’єму та можливістю автономної роботи від вбудованої батареї, ресурс якої становить від 5 років.
Прилади доступні в діапазоні діаметрів від DN 50 до DN 600 та розраховані на робочий тиск до 25 МПа.
Лічильники діаметрами від DN 100 відповідають вимогам класу точності 0.5 згідно з міжнародним стандартом OIML R137.
Лічильники газу пройшли оцінку відповідності наступним Технічним регламентам:
– Технічний регламент засобів вимірювальною техніки, затверджений постановою КМУ від 24 лютого 2016 року № 163;
– Технічний регламент обладнання та захисних систем, призначених для використання в потенційно вибухонебезпечних середовищах, затверджений постановою КМУ від 28 грудня 2016 року № 1055
– Технічний регламент обладнання, що працює під тиском, затверджений постановою КМУ від 16 січня 2019 року № 27.

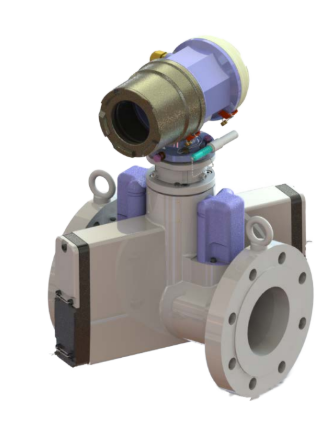

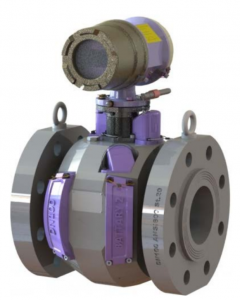

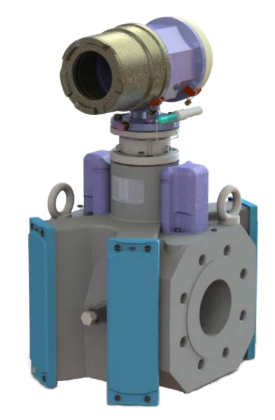

GFA414 — ультразвуковий лічильник газу нового покоління
GFA414 — це високоточний чотириканальний ультразвуковий лічильник газу, розроблений для потреб сучасної газової галузі. Пристрій призначений для вимірювання об’єму та витрати природного газу в прямому та зворотному напрямках, забезпечуючи надійний комерційний облік навіть у складних умовах.
Вбудований PTZ-коректор об’єму з датчиками тиску і температури дозволяє точно коригувати вимірювання відповідно до стандартних умов. Лічильник ефективно працює на магістральних трубопроводах та на газопроводах низького тиску.
GFA414 відповідає провідним міжнародним стандартам (OIML R137, EN 12405) і пройшов оцінку відповідності вимогам Технічних регламентів. Пристрій стійкий до впливу зовнішнього середовища: температура від -25 °C до +55 °C (до +70 °C — за запитом).
Сучасна конструкція з вибухозахистом та іскробезпечним електричним колом робить GFA414 надійним рішенням для підприємств, які потребують точного, стабільного та енергоефективного вимірювання витрати газу.
Основні переваги GFA414:
– Широкий діапазон вимірювання (Qmin : Qmax = 1:250)
– Вбудована PTZ-корекція з датчиками тиску та температури
– Автономна робота від вбудованої батареї з терміном служби від 5 років
– Зовнішнє живлення (12±3 В пост. струму) — сумісне з джерелами відновлюваної енергії (сонячні батареї, вітрогенератори тощо)
– Широкий вибір виходів для інтеграції в SCADA-системи: HF / LF імпульси, 4–20 мА, RS 485, дискретні сигнали
– Робочий тиск до 25 МПа
– Діаметри від DN 50 до DN 600 (більші — під замовлення)
– Відстань між фланцями — 3D, як у традиційних механічних лічильників
Додаткові можливості:
Лічильники можуть постачатися з каліброваними прямими ділянками та вирівнювачами потоку. Також ми розробляємо та постачаємо готові вузли обліку газу (метеринг-скіди) для різних сфер застосування.
GFA414 – це надійне, сучасне рішення для заміни застарілих механічних приладів та переходу до цифрового обліку газу з високою точністю та повною інтеграцією в сучасні інфраструктури.
Живлення(12±3) В DC зовнішнє джерело живлення; опціонально — вбудована батарея (автономна робота 5 років)
| ПУНКТ | ОПИС |
| ЗАГАЛЬНЕ | |
| Тип витратоміра | Чотириканальний ультразвуковий лічильник газу з опціональною вбудованою корекцією об’єму |
| Застосування | Вимірювання витрати природного газу (включаючи комерційний облік) |
| Напрямок потоку | Односторонній; двосторонній |
| Номінальні діаметри робочої секції, мм | 50; 80; 100; 150; 200; 250; 300; 400; 500; 600 (інші розміри за запитом) |
| Відстань від фланця до фланця | 3 DN (для 50-250 мм) |
| ПРОЦЕСНІ ДАНІ | |
| Робоче середовище | Природний газ |
| Діапазон витрат при робочих умовах, м³/год | Див. технічний паспорт (діапазонність 1 : 250) |
| Максимальний робочий тиск, МПа | 1.6; 2.5; 4.0; 6.3; 10; 16; 25 |
| Мінімальна швидкість потоку, м/с | 0.1 |
| Діапазон температур навколишнього середовища (°C) | мін.: -25; макс.: +55; мін.: -25; макс.: +70 |
| Випробування на міцність | Гідравлічне або пневматичне випробування при 1.5 × максимальний робочий тиск |
Позначення вибухозахисту згідно EN ISO EN ISO 60079-0:2012; EN ISO 60079-11:2012 | II 2(1)G Ex db ib [ia Ga] IIB T4 Gb II 2(1)G Ex db ib [ia Ga] IIA T4 Gb |
| Ступінь захисту оболонки | IP67 |
| ХАРАКТЕРИСТИКИ ВИТРАТОМІРА | |
| Тип | Ультразвуковий |
| Точність | Максимально допустима похибка ≤ ±1.0% (клас 1) |
| Номінальний діаметр УЗВ, мм | Відповідно до діаметра трубопроводу |
| Діапазон витрат УЗЛ | Згідно каліброваного діапазону |
| Процесне з’єднання | Фланці PN (EN 1092); ANSI (ASME B 16.5) |
| Вимірювання тиску та температури | Вбудоване (опціонально) |
| Матеріал корпусу УЗЛ | Алюміній (DN 50–150; тиск 20 бар); Вуглецева сталь (інші розміри) |
| Монтаж УЗЛ | Інтегрований з електронним блоком |
| Пряма ділянка трубопроводу | Потрібно: 10 DN до витратоміра і 3 DN після — НЕ входить до комплекту постачання |
| ДАТЧИК (ПЕРЕТВОРЮВАЧ) | |
| Кількість перетворювачів / каналів | 4 пари / 4 канали |
| Тип перетворювача | П’єзоелектричний, 200 кГц |
| Сигнальні виходи | 2 × LF / HF імпульсні виходи, 2 × NO 24 В DC 50 мА дискретні виходи, 1 × RS 485 (Modbus RTU), 1 × 4…20 мА аналоговий вихід; АБО: 2 × LF / HF імпульсні виходи, 2 × NO 24 В DC 50 мА дискретні виходи, 2 × RS 485 (Modbus RTU) |
| Живлення | (12±3) В DC зовнішнє джерело живлення; опціонально — вбудована батарея (автономна робота 5 років) |
