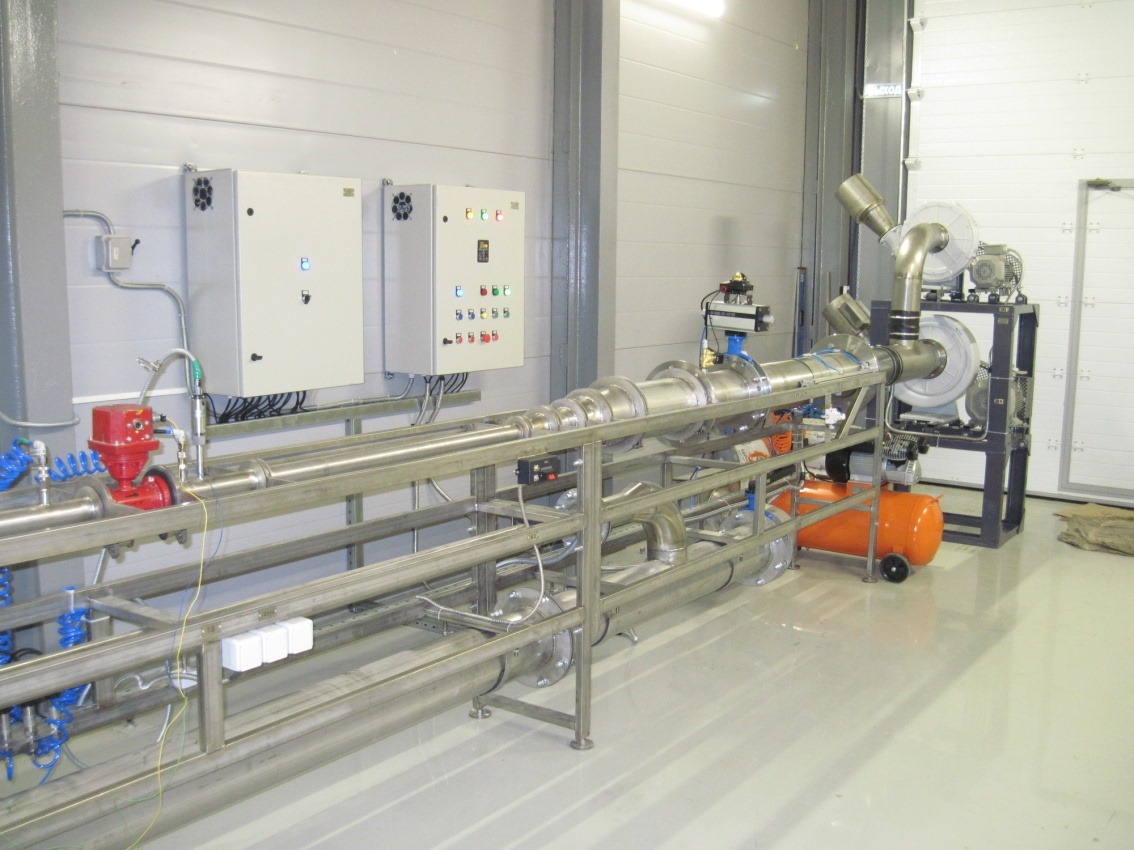

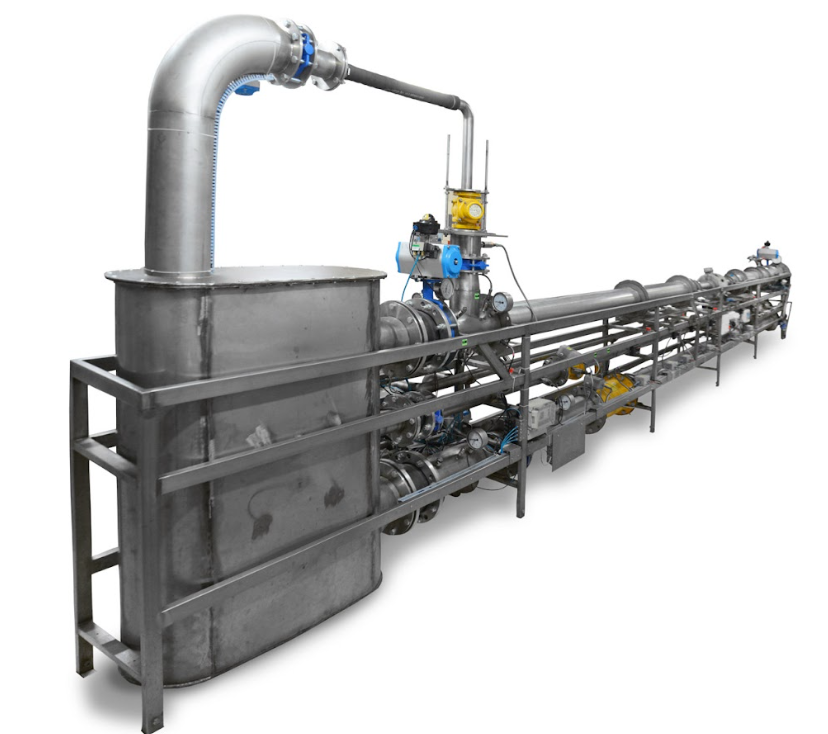

Установки калібрування лічильників газу АПУ-Г-011
Компанією виробляються автоматизовані повірочні установки для лічильників газу АПУ-Г наступних модифікацій:

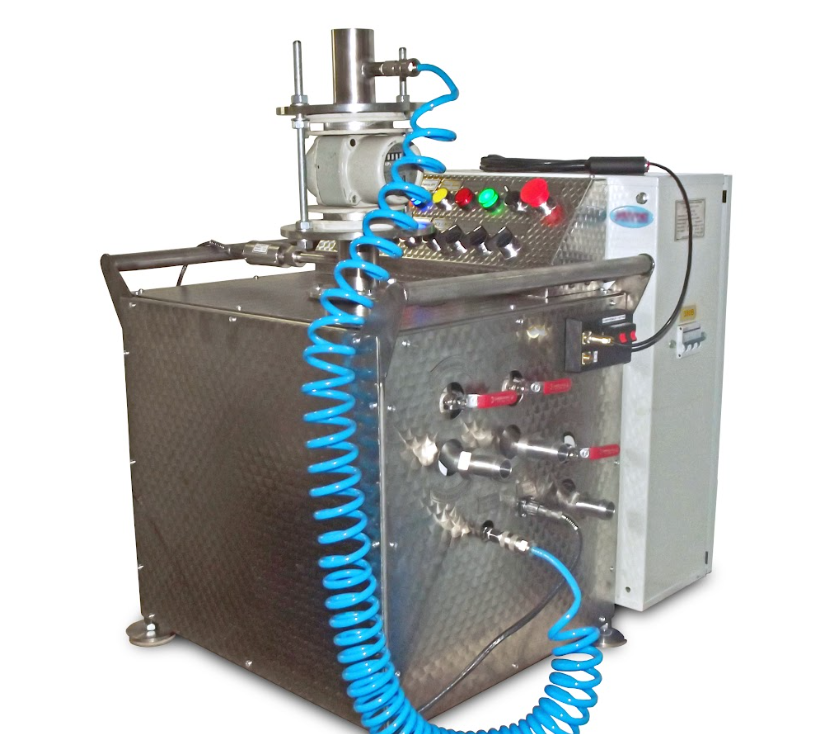

- Установки для повірки побутових лічильників;
- Установки замкнутого циклу;
- Установки загальнопромислового виконання.
Автоматизована повірочна установка для лічильників газу АПУ-Г призначена для повірки (калібрування) та досліджень турбінних, роторних, ультразвукових і вихрових лічильників природного газу, повітря, інших газів і їх сумішей, що мають імпульсний вихідний сигнал, методом звіряння з еталонними лічильниками. В якості робочого середовища в установках АПУ-Г використовується повітря.
Установки можуть застосовуватися для проведення первинної повірки (калібрування) лічильників газу з межами відносної похибки вимірювання об’ємної витрати ± 1,0% і більше при випуску з виробництва і після ремонту, а також для проведення періодичної повірки лічильників газу, що знаходяться в експлуатації.
| Модифікація установки AПУ | Найменування | Верхня межа вимірювань, м3/год, не менше | Нижня межа вимірювань, м3/год, не більше |
| АПУ-Г-105/6,0-Т | Установки для повірки побутових лічильників | 6 | 0,016 |
| АПУ-Г-105/1 | Установки для повірки побутових лічильників | 10 | 0,05 |
| АПУ-Г-110/650М | Установки замкнутого циклу | 650 | 0,1 |
| АПУ-Г-110/1000Б | Установки замкнутого циклу | 1000 | 0,16 |
| АПУ-Г-110/1600Б | Установки замкнутого циклу | 1600 | 0,25 |
| АПУ-Г-110/2500Б | Установки замкнутого циклу | 2500 | 0,5 |
| АПУ-Г-011/650 | Установки загальнопромислового виконання | 650 | 0,1 |
| АПУ-Г-011/2500 | Установки загальнопромислового виконання | 2500 | 0,5 |
| АПУ-Г-011/6500 | Установки загальнопромислового виконання | 6500 | 1,6 |
| АПУ-Г-011/10000 | Установки загальнопромислового виконання | 10000 | 2,0 |
| Параметри | Установки калібрування лічильників газу АПУ-Г-011 |
| Продуктивність (м3/год) | 250, 600, 1200, 2500, 10000 |
| Номінальні діаметри лічильників, що повіряються | DN (40, 50, 80, 100, 150, 200,250, 300) |
| Типи лічильників, що повіряються | Ультразвукові,Турбінні, Ротаційні |
| Точність, % | ±0,15; ±0,3 |
| Метод вимірювання | Звіряння з еталонним лічильником |
| Робоче середовище | Повітря |
| Кількість еталонних лічильників | 2, 3, 4, 5 |
| Точність вимірювання температури, % | ±0,06 |
| Точність вимірювання тиску, % | ±0,075 |
